概述 GCS 裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為 50(60)Hz，額定工作電壓為 380V(400V)，(660V)，額定電流為 4000A 及以下的發、供電系統中的配電、電動 機集中控制、無功功率補償使用的低壓成套配電裝置。

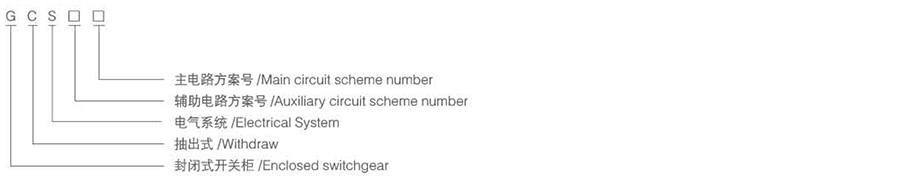

型號含義
性能指標
◆ 裝置的設計符合下列標準
◇ IEC439-1 低壓成套開關設備和控制設備；
◇ GB7251 低壓成套開關設備；
◇ ZBK360001 低壓抽出式成套開關設備。

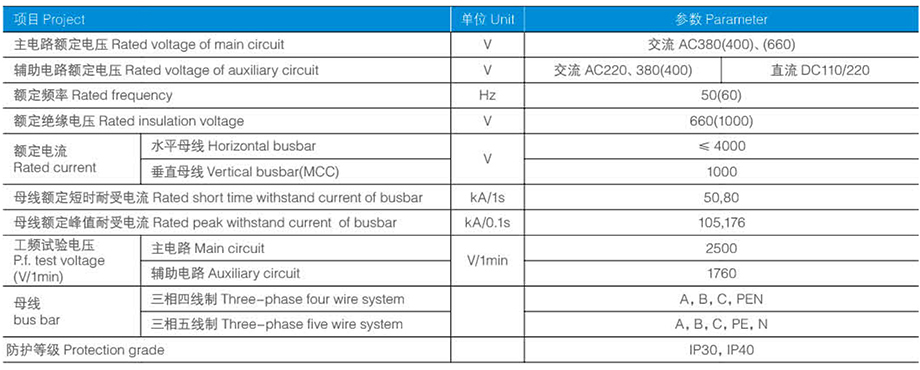

主要技術參數
主結構
◆ 主構架采用 8MF 型開口型鋼，型鋼的二側面分別有模數為 20mm 和 100mm 和Φ9.2mm 的安裝孔，內部安裝靈活方便；
◆ 主構架裝配形式設計為兩種，全組裝式結構和部份 ( 側框和橫梁 ) 焊接式結構，供用戶選擇；
◆ 裝置的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立；
◆ 冰平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使裝置的主電路具備高短路強度能力的基本措施；
◆ 電纜隔室的設計使電纜上下進出均十分方便。

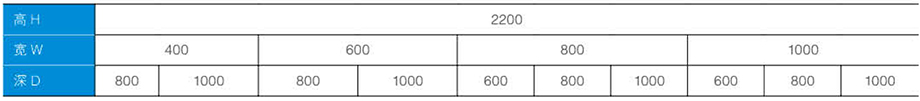

◆ 裝置通用柜體的尺寸 ( 見下表 )
