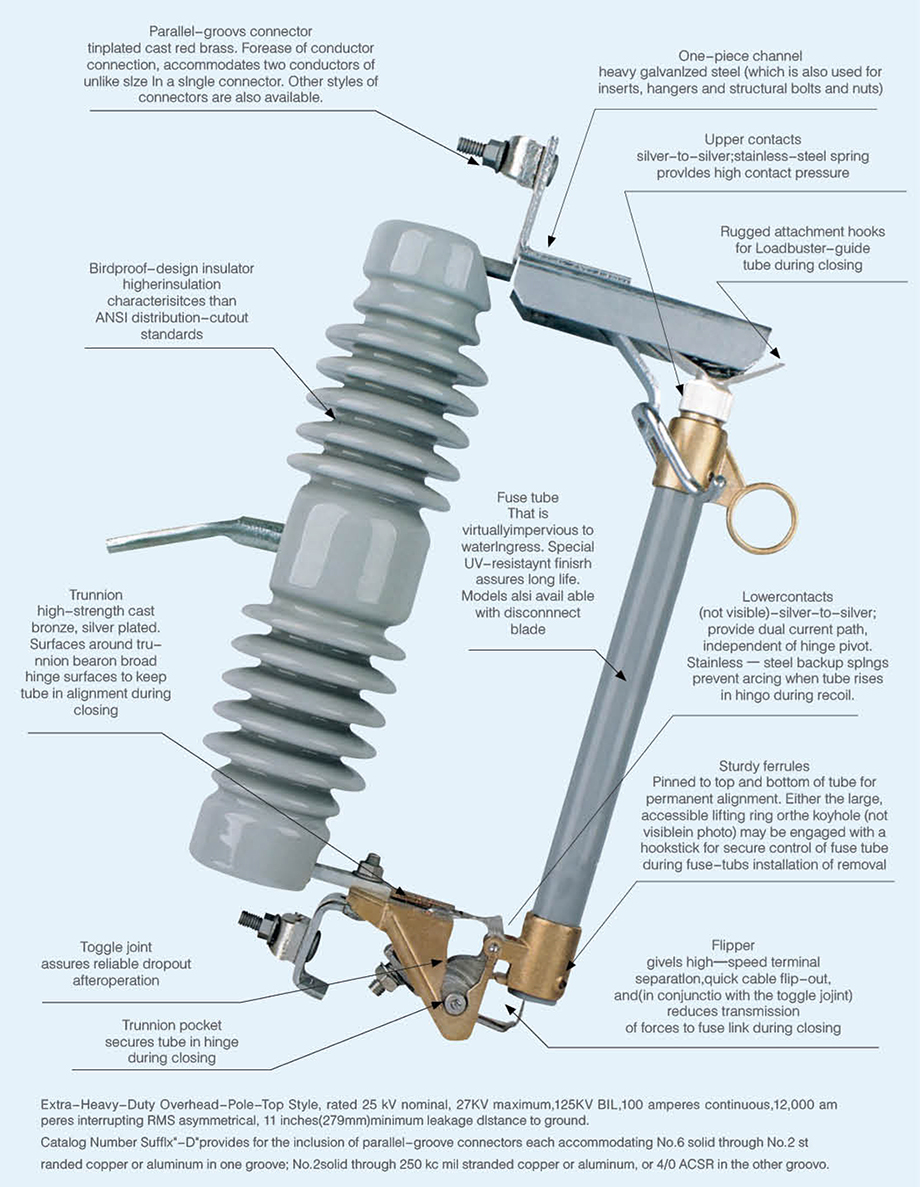

概述跌落式熔斷囂及拉負荷跌落式熔斷器是戶外高壓保護電器。它裝置在配電變壓囂高壓側或配電線支干線路上，用作變壓謦和線路的短路，過載保護及分、合負荷電流。跌落式熔斷器由絕緣支架和熔絲管二部分組成，靜觸頭安裝在絕緣支架兩端，動觸頭安裝在熔絲管兩端．熔絲管由內層的消弧管和外層環氧玻璃管組成。拉負荷跌落式熔斷器增加彈性輔助觸頭及滅弧罩，用以分、合負荷電流。
跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流使熔絲迅速熔斷，并形成電弧，消弧管受電弧灼熱，分解出大量的氣體，使管內形成很高壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔斷絲斷后，下部動觸頭失去張力而下翻，鎖緊機構釋放熔斷絲，熔斷絲跌落，形成明顯的開斷位置，當需要要拉負荷時，用絕緣桿開動觸頭，此時主動、靜助觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅弧罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電流熄滅。

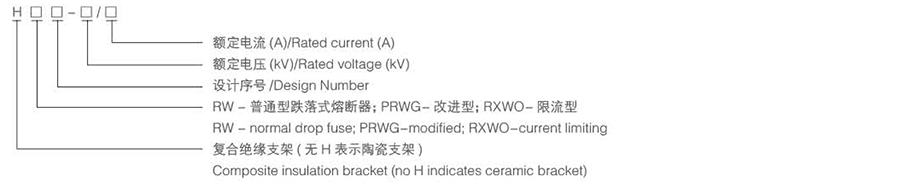

型號含義
使用環境
◆ 環境溫度：不高于 +40℃ , 不低于 -30℃；
◆ 海拔高度：不超過 1000m; (1000m 以上可按 GB311.1-1997 進行修正 )；
◆ 電源頻率：50±2Hz；
◆ 地震烈度：7 度及以下；
◆ 最大風速：35m/s。
用途及執行標準
本產品使用于 10~35kV 配電線路分支線和配電變壓器一次側，用于過載和短路保護，分合額定負荷電流。
本產品型號按 JB/T8321-1996《交流高壓熔斷器型號編制方法》的規定進行編制，產品參數按 GB15166.3-1994《交流高壓熔斷器噴射式熔斷器》標準執行。
對該標準中未明確定義的重要參數及配置方式，按 JB/DQ2139-1986《10~35kV戶外交流高壓跌落式熔斷器暫行技術條件》的要求修正執行。
